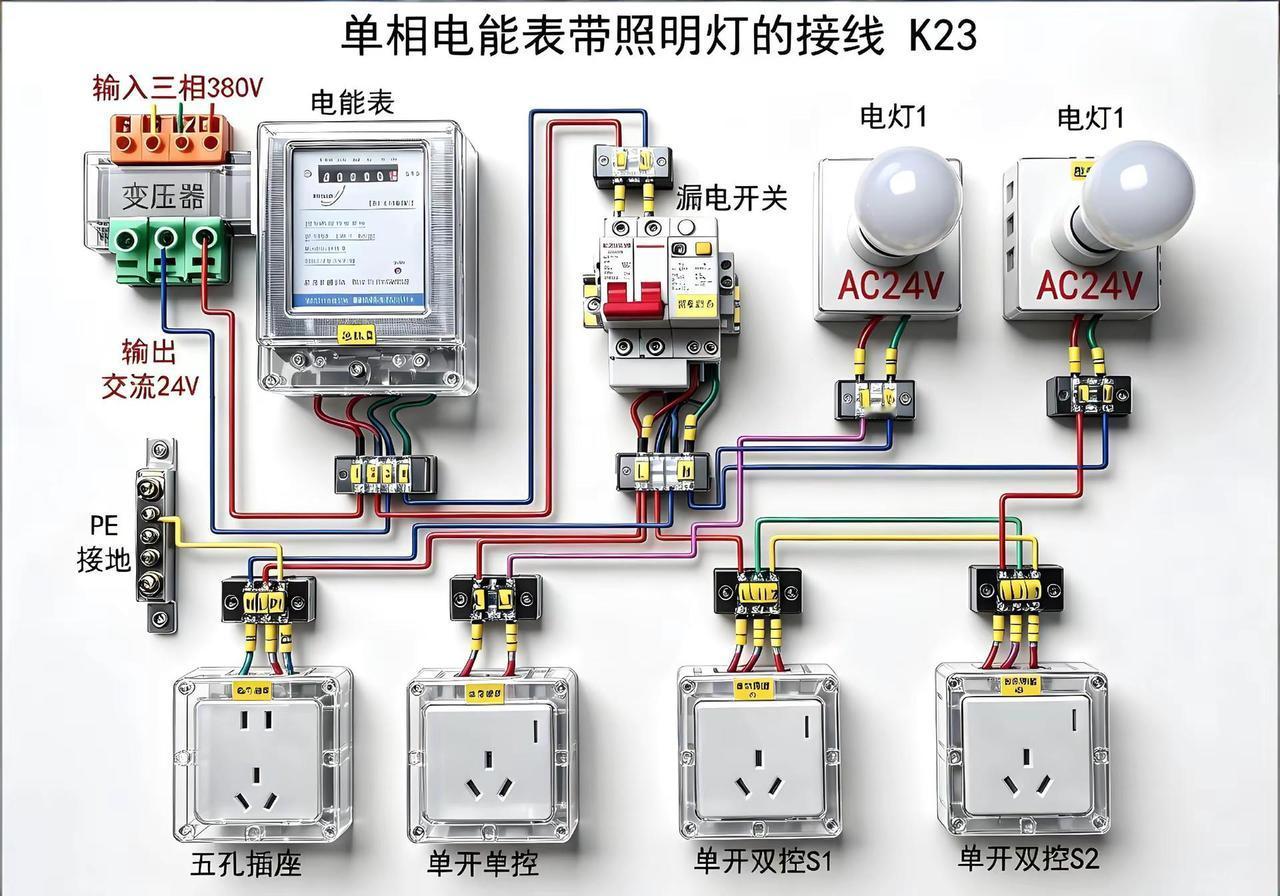

这是一套单相电能表带照明灯的接线方案，适配三相380V进线转单相220V供电的场景，以下是核心接线逻辑与规范。1. 电能表接线（1 进 2 出，3 进 4 出）• 红色线（火线 L）：电源火线接入电能表1 号端子，从2 号端子输出，经漏电开关后分路给负载供电。• 蓝色线（零线 N）：电源零线接入电能表3 号端子，从4 号端子输出，经漏电开关后作为公共零线，为所有负载提供回路。• ⚠️ 关键规范：单相电能表必须严格遵循火线进、火线出，零线进、零线出的接线顺序，严禁零火反接、进出反接，否则会导致计量异常、电表烧毁甚至安全事故。2. 漏电开关（漏保）作用• 串联在电能表输出端与负载之间，当电路发生漏电、人体触电时，会在 0.1 秒内快速切断电源，是家庭 / 小型电路的核心安全保护装置。• 漏保进线端接电能表输出的火、零线，出线端分路给照明、插座回路供电。3. 照明回路接线（1）单开单控（电灯 1）• 火线从漏保输出端引出，接入单开单控开关的进线端，开关出线端接电灯 1 的火线端子。• 电灯 1 的零线端子直接接漏保输出的公共零线，实现 “开关控制火线通断” 的安全规范。（2）单开双控（电灯 2）• 火线从漏保输出端接入单开双控 S1的公共端，S1 的两个接线柱通过两根 “控制线” 连接到单开双控 S2的两个接线柱。• S2 的公共端接电灯 2 的火线端子，电灯 2 的零线端子接公共零线。• 功能：两个开关可独立控制同一盏灯的通断，适用于卧室、走廊等场景。4. 插座回路接线• 火线从漏保输出端接插座右孔（L），零线接插座左孔（N），地线（PE）接插座上孔，严格遵循左零右火上接地的国家标准。• ⚠️ 地线必须可靠接地，严禁零线、地线混用，否则会导致漏电保护失效、设备外壳带电，引发触电风险。
